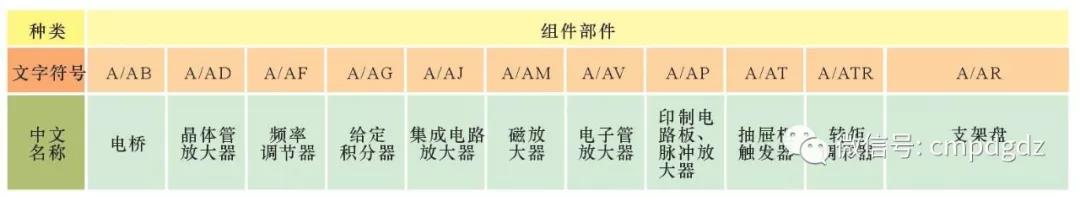

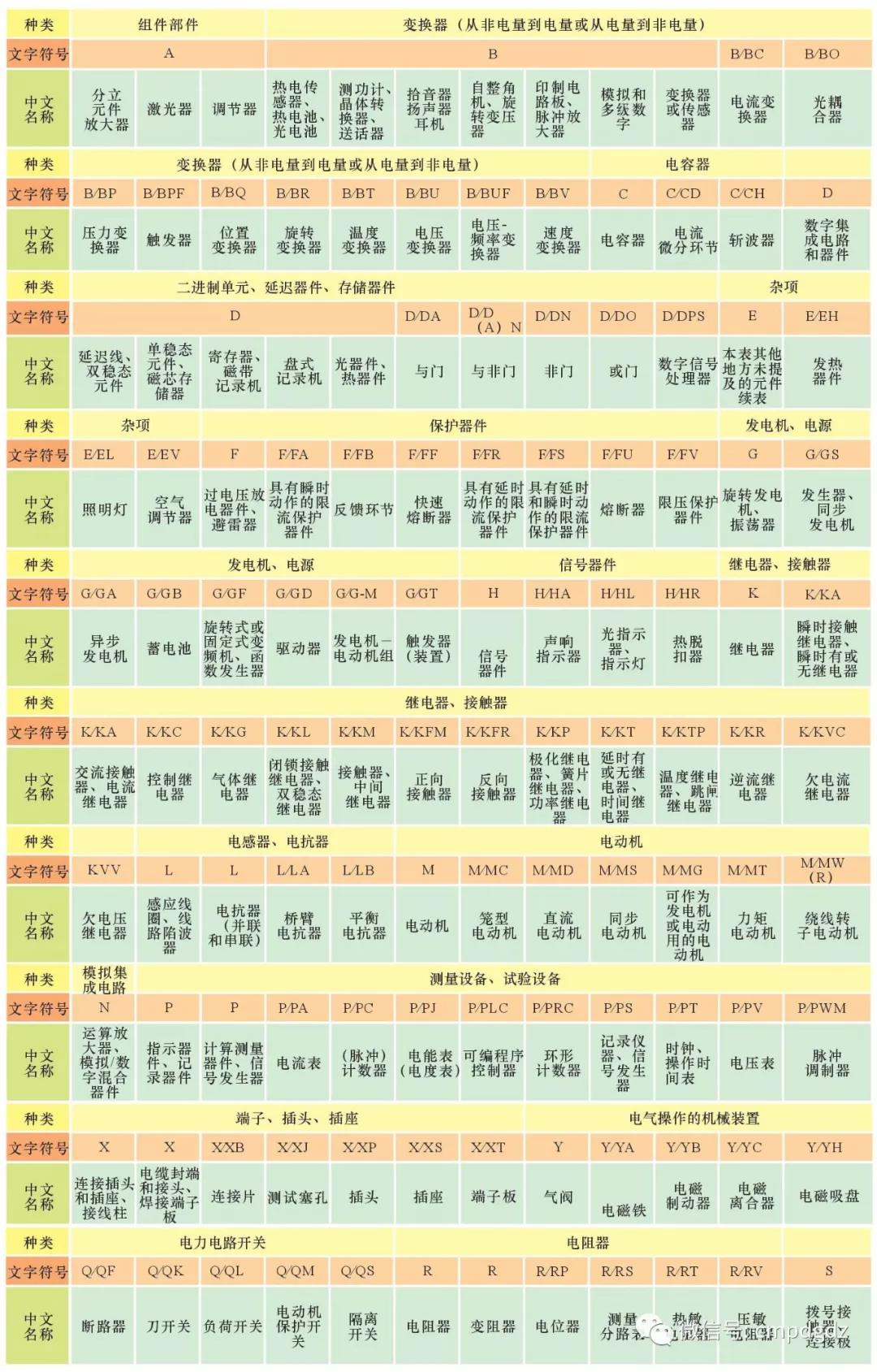

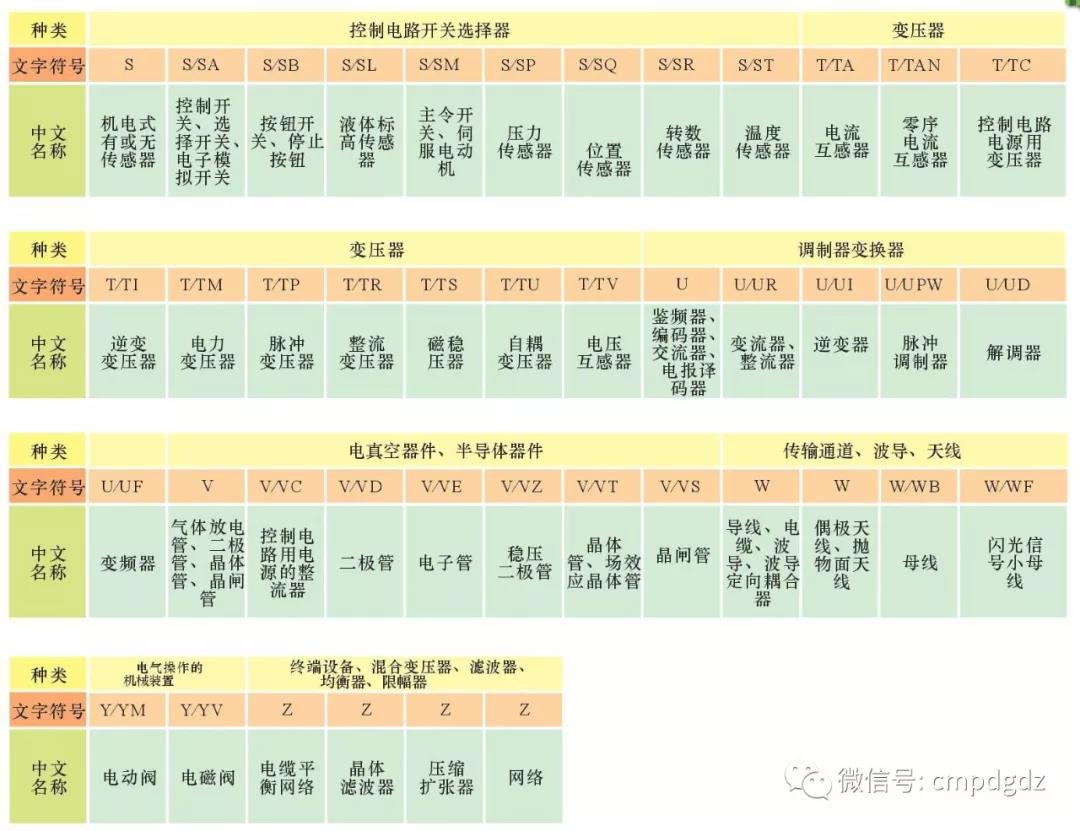

1.電工電路中的基本文字符号

基本文字符号主要有組件部件、變換器、電容器、半導體器件等。

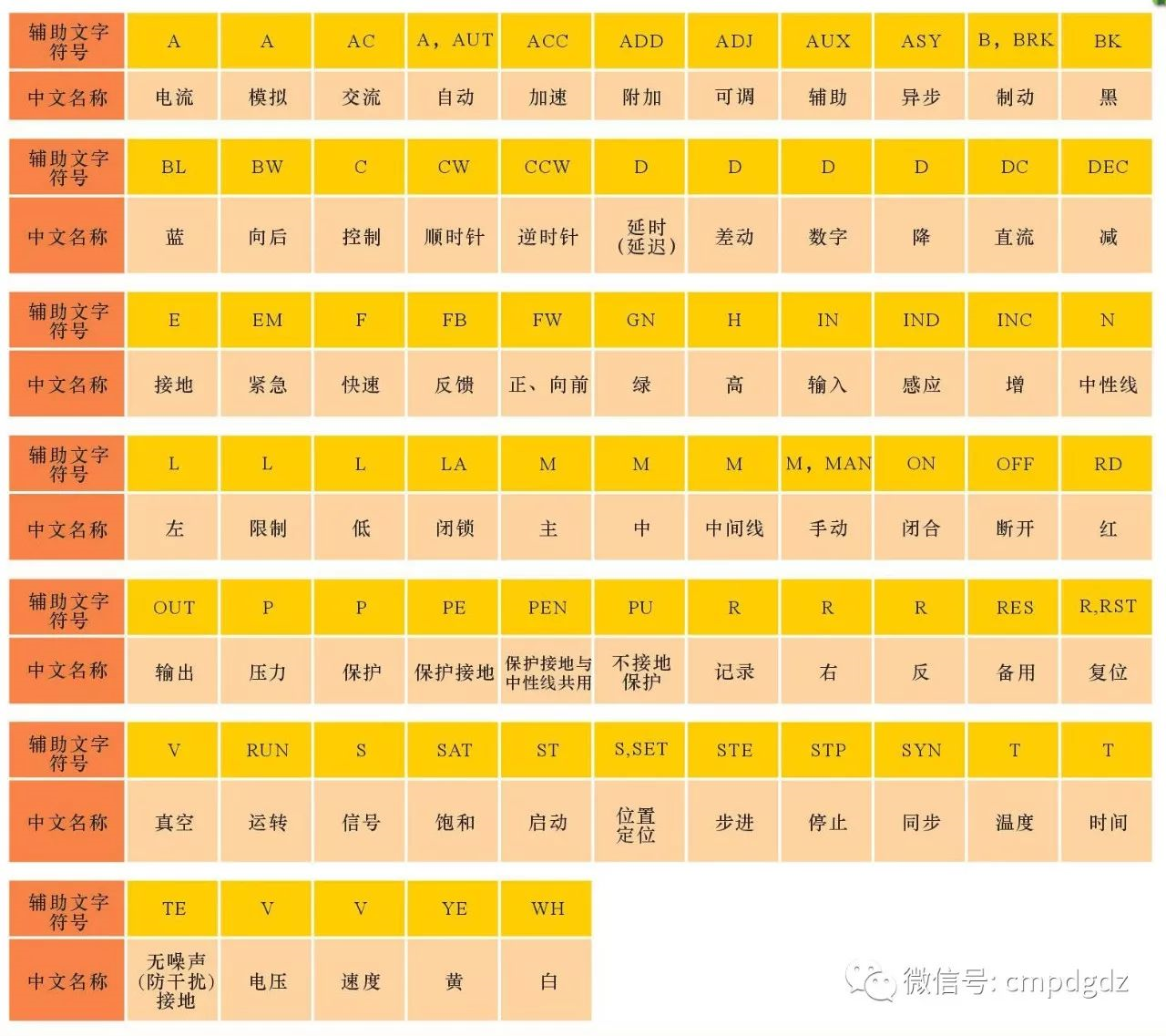

2.電工電路中的輔助文字符号

電氣設備、裝置和元器件的種類和名稱可用基本文字符号表現，而它們的功能、狀态和特征則用輔助文字符号表示。

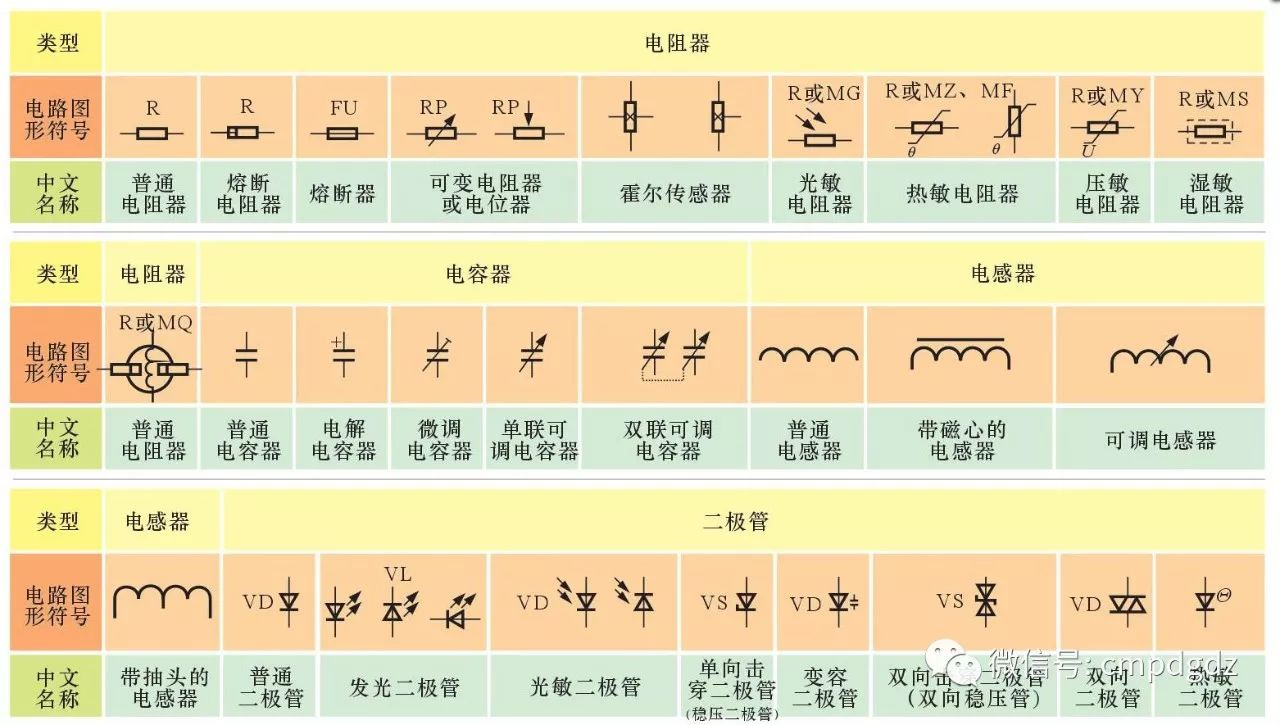

4.電工電路中常用電子元器件的電路圖形符号

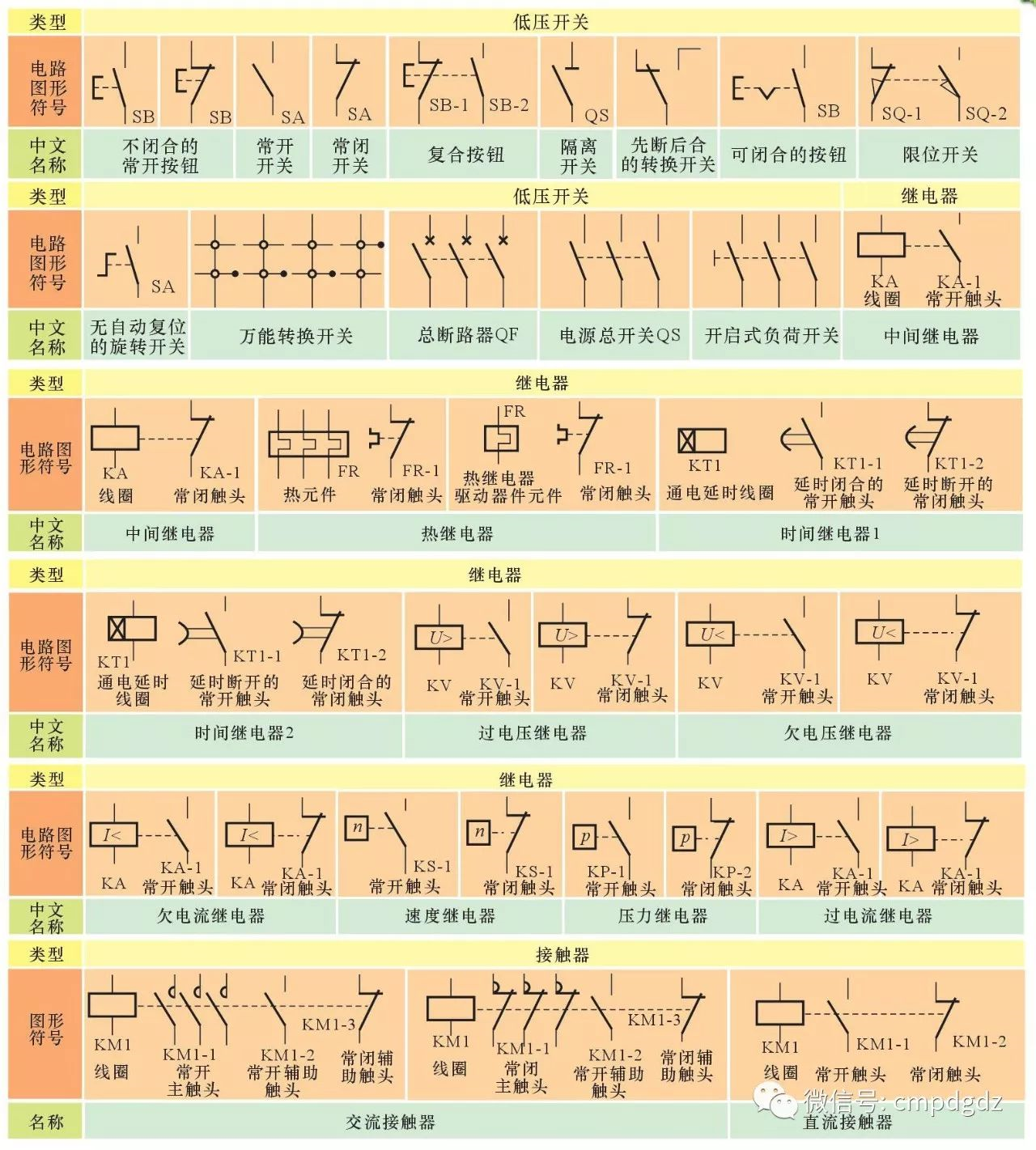

5.電工電路中常用低壓電器部件的電路圖形符号

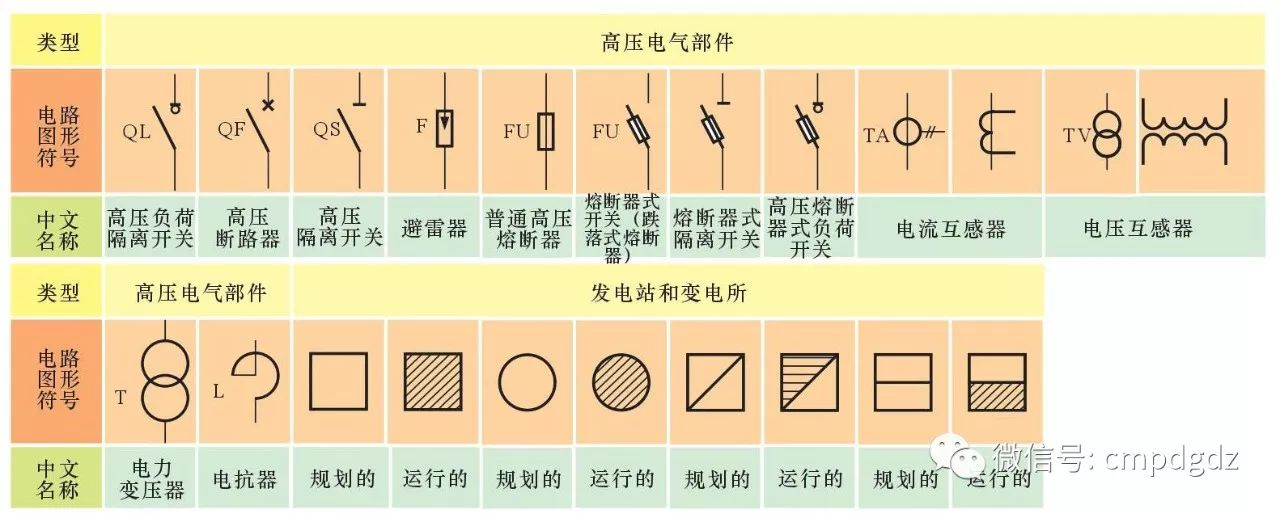

6.高壓電器部件和發電站、變電所的電路圖形符号

7.其他常用電路圖形符号
